L4 스위치 개념 정리

L4스위치 개념

 L4 스위치는 4계층에서 동작하면서 로드 밸런서 기능이 있는 스위치입니다. 내부 동작 방식은 4계층 로드 밸런서이지만 외형은 스위치처럼 여러 개의 포트를 가지고 있습니다. 서버형 로드 밸런서나 소프트웨어 형태의 로드 밸런서도 있지만 다양한 네트워크 구성이 가능한 스위치형 로드 밸런서가 가장 대중화되어 있습니다. L4 스위치는 부하 분산, 성능 최적화, 리다이렉션 기능을 제공합니다.

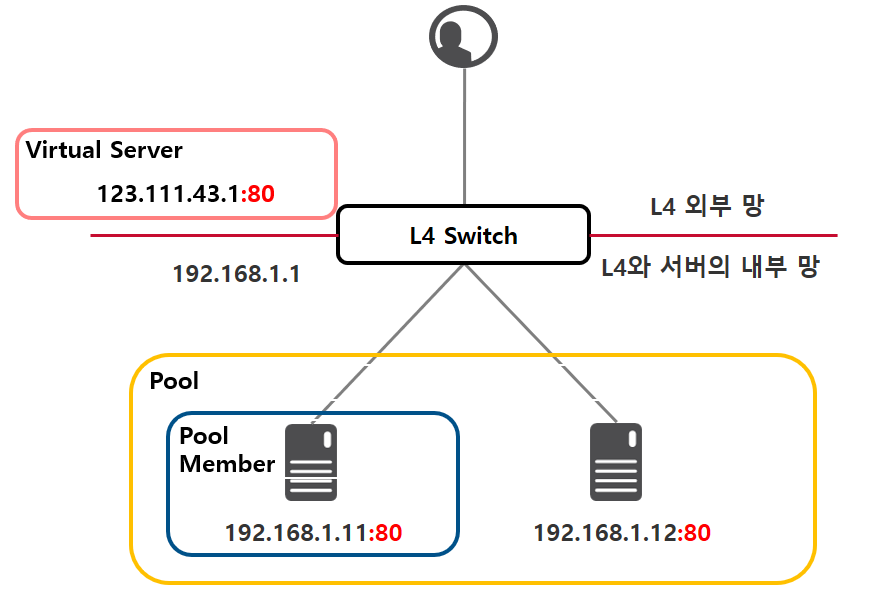

 L4 스위치가 동작하려면 가상 서버(Virtual Server), 가상 IP(Virtual IP), 리얼 서버(Real Server)와 실제 IP(Real IP)를 설정해야 합니다. 가상 서버는 사용자가 바라보는 실제 서비스이고 가상 IP는 사용자가 접근해야 하는 서비스 IP 주소입니다. 리얼 서버는 실제 서비스를 수행하는 서버이고 실제 IP는 실제 서버의 IP입니다. 여기서 L4 스위치는 가상 IP를 실제 IP로 변경해주는 역할을 합니다.

이전에 설명한 NAT가 L4스위치의 주요 기능입니다.



L4 로드 밸런싱

TCP, UDP 정보(특히 포트 넘버)를 기반으로 로드 밸런싱을 수행하며 4계층에 대한 정보로만 분산 처리를 하는 경우를 L4로드 밸런싱이라고 합니다. 장점은 패킷의 헤더 정보만을 이용하기 때문에 빠른 응답을 제공, 단점은 어플리케이션 계층의 정보를 활용하지 못해 기능 및 유연성이 제한적이라는 점입니다.
